<%=NSW.OConfig.GlobalConfig.SiteName %>
半光亮镍光亮剂

所属分类:[高韧性镀镍添加剂]

  • 产品标题:镀镍添加剂501
  • 产品简介:本镀镍光亮剂501适用于高端基材产品的电镀,所镀产品整平高,镜面光亮,无丝纹,无麻点,镀层致密度高,耐腐蚀、耐盐雾,操作简便,分解产物少,是高档产品电镀的首选
  • 订购热线:400-0523-801

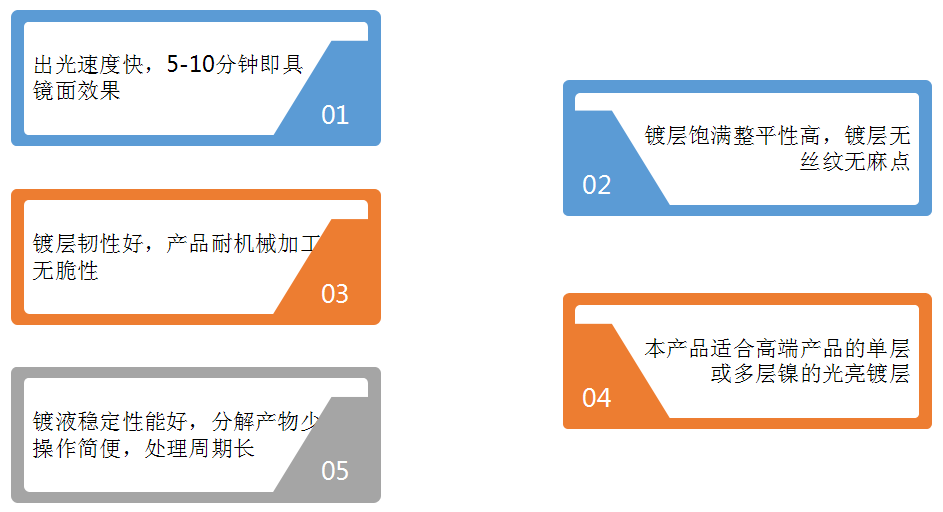

    一、特点和性能:


    1.出光速度快,5-10分钟即具镜面效果;

    2.镀层饱满整平性高,镀层无丝纹无麻点;

    3.镀层韧性好,产品耐机械加工,无脆性;

    4.本产品适合高端产品的单层或多层镍的光亮镍层;

    5.镀液稳定性能好,分解产物少,操作简便,处理周期长





    二、推荐镀液配方:


    硫酸镍200-300g/l
    氯化镍40-60g/l
    硼酸40-50g/l
    柔软剂开缸:5-8ml/l补加:150-250ml/KAH
    亮镍光亮剂501-A开缸:0.4-0.8ml/l补加:100-200ml/KAH
    润湿剂(空气搅拌)1-2ml/l 补加:20-50ml/KAH
    温度50-60℃
    PH4.0-4.8
    阴极电流密度2-6 A/dm²




    三、溶液配制方法:
    1.在备用槽中加入配槽总量一半的水,加热至55℃左右;

    2.加入计算量的硫酸镍和氯化镍,充分搅拌至全部溶解;

    3.10%稀硫酸调PH值至3左右,然后在搅拌下加入2.5ml/l30℃的双氧水,加完后继续搅拌45分钟,之后再用4%氢氧化钠溶液调PH5.4左右,并保温50℃

    4.加入粉状纯活性炭2.5g/l,并剧烈搅拌30分钟后静置4-5小时后过滤到干净的镀槽内;

    5.加入计算量的硼酸,搅拌使其溶解;

    6.加水至配缸体积,再用10%稀硫酸调PH值至3.8,保温在50℃,并以0.2-0.4A/dm²的低电流密度,用瓦楞阴极电解10小时(直至瓦楞板高低电流区色泽均匀为止);

    7.按配方加入所需光亮剂、柔软剂和湿润剂,再电解20分钟,开始试镀达到正常。



    四、溶液维护及注意事项:

    1.定期分析镍量,氯化物和硼酸含量,使之保持在工艺要求的最佳范围,保持PH4-4.8的最佳范围,保持镀液温度在50-60℃的最佳范围;

    2.光亮剂和柔软剂应少加勤加


    即刻拨打:400-0523-801铭丰助您更辉煌!

    推荐产品:直上镍光亮剂   半光亮镍光亮剂    高整平镀镍光亮剂











    1. 产品质量成熟、稳定
    2.长期服务于江、浙、鲁、豫等地区500多家电镀客户

    3.库存量大,1-2就可发货


    产品耐腐蚀能力强性能优异、15分钟以上无蓝点,盐雾试验,挂镀可达96小时以上,滚镀可达8小时6级以上客户




    售后服务完善,高效,不解决问题不离现场,
    铭丰业务可直接与老板联系,顾:15722824886





      泰兴市铭丰化工贸易有限公司是专业从事电镀光亮剂的销售的企业,公司的核心业务是镀镍光亮剂。采用进口原料生产的镀镍光亮剂系列产品性能稳定,尤其是“半光亮镀镍添加剂”,其性能优良、防锈性能好,是我公司的拳头产品,其所镀产品耐盐雾和蓝点试验的特殊表现,赢得了广大新老客户的好评和信赖。产品广泛应用于国内外汽车、摩托车配件以及五金电子产品的电镀装饰和防腐领域。







    3333.jpg  泰兴市铭丰化工贸易有限公司

      全国咨询热线:400-0523-801

      地址:江苏省泰兴市黄桥镇塔北路

      电话:0523-87221991

      传真:0523-87112171

      联系人:顾

      手机:15722824886

      E-mail:txmfhg@126.com



    * 表示必填采购:镀镍添加剂501
    * 联系人: 请填写您的真实姓名
    公司名称: 请填写您的公司名称
    联系电话:
    * 手机号码: 请填写您的联系电话
    电子邮件:
    联系地址:
    * 采购意向描述:
    请填写采购的产品数量和产品描述,方便我们进行统一备货。
    我要评论:
    内 容:
    (内容最多500个汉字,1000个字符)
    验证码: 看不清?!
